BƠM LƯU LƯỢNG ADELINO AC220AF – GIẢI PHÁP CHUYỂN NƯỚC NHANH CHO NÔNG NGHIỆP, TRANG TRẠI VÀ CÔNG TRÌNH

1. Máy bơm lưu lượng là gì?

Máy bơm lưu lượng thường được dùng để chỉ những dòng bơm được thiết kế ưu tiên khả năng vận chuyển một lượng nước tương đối lớn trong một đơn vị thời gian.

Loại bơm này thường có:

Đường kính họng hút lớn.
Khả năng cung cấp lưu lượng cao.
Kết cấu bơm ly tâm.
Phù hợp vận chuyển nước trên khoảng cách và độ cao vừa phải.
Ứng dụng nhiều trong nông nghiệp, cấp nước, hồ chứa và công trình.

Adelino AC220AF thuộc nhóm bơm ly tâm tiêu chuẩn dòng AC-F, với lưu lượng cực đại 24m³/h.

Điểm cần phân biệt là:

Bơm lưu lượng lớn không đồng nghĩa với bơm đẩy cực cao.

Mỗi loại máy được thiết kế với một vùng làm việc khác nhau. Vì vậy, trước khi chọn máy cần xác định rõ hệ thống cần nhiều nước hay cần đẩy nước lên rất cao.

2. Tổng quan bơm Adelino AC220AF

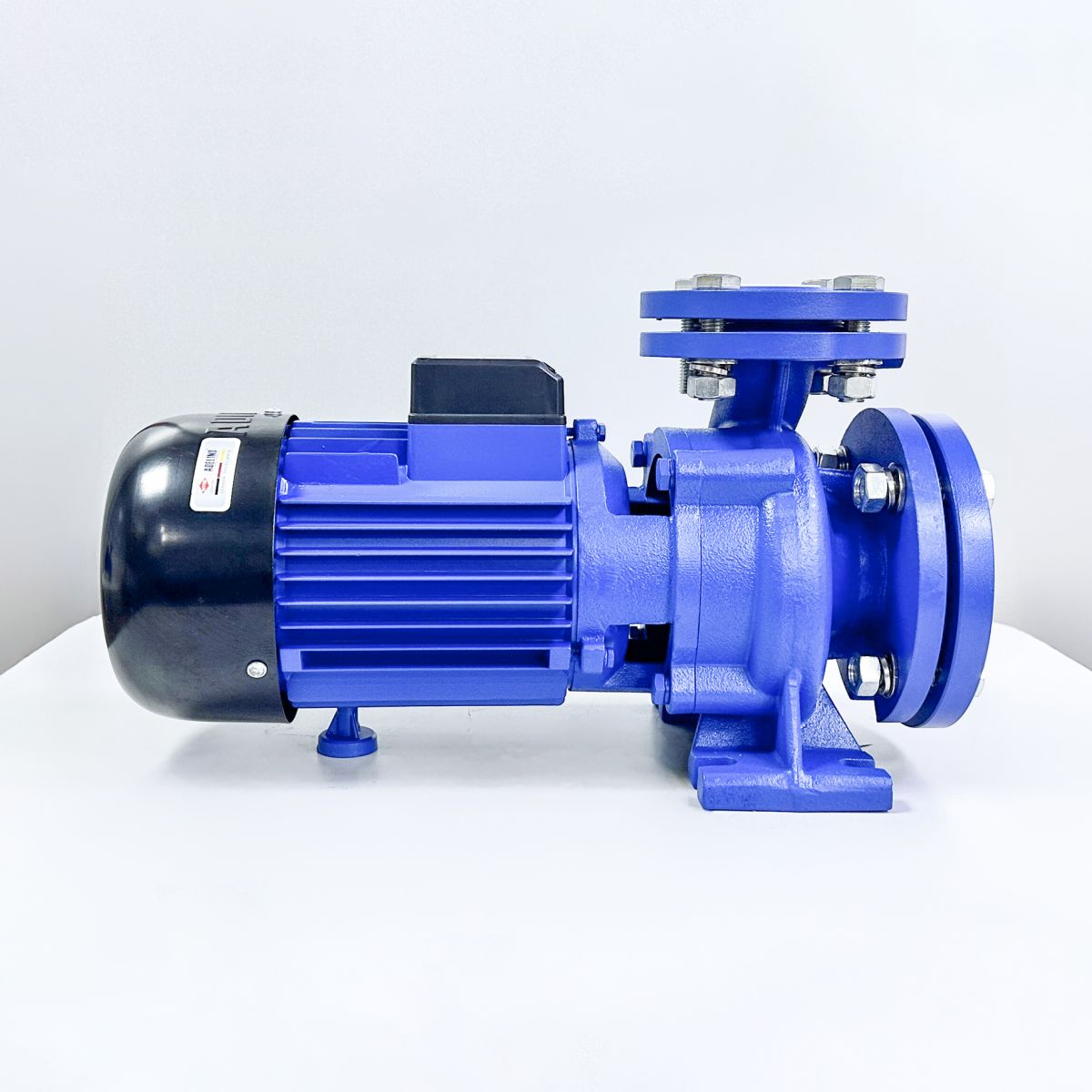

Adelino AC220AF là máy bơm ly tâm trục ngang kết hợp động cơ điện 3 pha.

Theo tem máy thực tế:

Model: AC220AF
Công suất định mức: 2,2kW – 3HP
Công suất đầu vào: 2,68kW
Điện áp: 380V
Tần số: 50Hz
Dòng điện: 4,8A
Lưu lượng tối đa: 400 L/phút
Cột áp tối đa: 24m
H.min: 9m
Hút sâu: 7m
Tốc độ: 3000 vòng/phút
Họng hút: 2½"
Họng xả: 1½"
Chuẩn bảo vệ: IP55
Cấp cách điện: Class B
Nhiệt độ chất lỏng tối đa: 40°C
Chế độ làm việc: Continuous Duty

Catalogue Adelino cũng xác nhận AC220AF thuộc dòng bơm 3 pha, công suất 2,2kW – 3HP, Qmax 24m³/h, Hmax 24m và dải cột áp 9–24m.

3. Thông số kỹ thuật Adelino AC220AF

Thông số	Giá trị
Model	AC220AF
Công suất định mức	2,2kW
Công suất quy đổi	3HP
Công suất đầu vào	2,68kW
Nguồn điện	380V – 3 pha
Tần số	50Hz
Dòng điện	4,8A
Lưu lượng tối đa	400 L/phút
Lưu lượng quy đổi	24m³/h
Cột áp tối đa	24m
Cột áp tối thiểu ghi trên tem	9m
Hút sâu ghi trên tem	7m
Tốc độ quay	3000 vòng/phút
Họng hút	2½"
Họng xả	1½"
Cấp bảo vệ	IP55
Cấp cách điện	Class B
Nhiệt độ chất lỏng tối đa	40°C
Chế độ	Continuous Duty

Đây là bộ thông số cho thấy AC220AF thiên khá rõ về nhu cầu lưu chuyển lượng nước lớn ở cột áp trung bình.

4. Lưu lượng tối đa 400 L/phút có lớn không?

Đây là thông số nổi bật nhất của Adelino AC220AF.

Máy có:

Qmax = 400 L/phút

Quy đổi:

400 × 60 = 24.000 L/giờ

Tức khoảng:

24m³ nước/giờ.

Về mặt lý thuyết, đây là lượng nước khá lớn đối với một máy bơm công suất 3HP.

Ví dụ, nếu cần chuyển 10m³ nước và máy thực sự hoạt động ở mức 24m³/h thì thời gian lý thuyết chỉ vào khoảng:

10 ÷ 24 × 60 ≈ 25 phút.

Tuy nhiên, con số này chỉ mang tính minh họa.

Trong thực tế, máy gần như không phải lúc nào cũng đạt đúng 400 L/phút vì lưu lượng còn phụ thuộc vào:

Chiều cao phải đẩy.
Chiều dài đường ống.
Đường kính ống.
Số lượng co và van.
Mức nước nguồn.
Tổn thất ma sát.
Điện áp.
Điểm làm việc thực tế của máy.

Vì vậy 400 L/phút cần được hiểu là lưu lượng tối đa, không phải lưu lượng cố định trong mọi hệ thống.

5. Cột áp tối đa 24m nghĩa là gì?

Cột áp của AC220AF được ghi:

H.max = 24m.

Có thể hiểu đơn giản, cột áp thể hiện khả năng tạo áp của máy để thắng chênh lệch độ cao và các tổn thất trong đường ống.

Tuy nhiên, không nên hiểu:

Máy vừa đạt 400 L/phút vừa đẩy cao 24m.

Đối với bơm ly tâm, lưu lượng Q và cột áp H có quan hệ nghịch trên đường đặc tính: khi lưu lượng tăng, cột áp thường giảm; khi lưu lượng thấp hơn, cột áp có thể cao hơn. Grundfos mô tả đường Q–H chính là mối quan hệ giữa lưu lượng và cột áp do bơm tạo ra.

Đây là kiến thức rất quan trọng khi lựa chọn máy bơm.

6. Vì sao không được cộng Qmax và Hmax với nhau?

Một trong những lỗi phổ biến nhất khi đọc catalogue máy bơm là thấy:

Qmax: 400 L/phút
Hmax: 24m

và cho rằng:

Ở độ cao 24m máy vẫn bơm được 400 L/phút.

Điều này không đúng.

Đường đặc tính của bơm ly tâm thông thường đi từ vùng:

Cột áp cao – lưu lượng thấp

sang:

Cột áp thấp – lưu lượng cao.

Grundfos cũng chỉ rõ rằng điểm hoạt động thực tế của máy được xác định tại vị trí giao nhau giữa đường đặc tính máy bơm và đường đặc tính của hệ thống.

Vì vậy, muốn biết chính xác AC220AF cho bao nhiêu lít/phút ở cột áp 10m, 15m hay 20m thì cần xem đường cong Q–H cụ thể của model.

7. Dải cột áp 9–24m cho biết điều gì?

Catalogue Adelino công bố AC220AF có dải cột áp 9–24m.

Điều này cho thấy dòng máy được định hướng hoạt động trong vùng cột áp vừa phải.

Đây cũng giải thích tại sao AC220AF phù hợp hơn với:

Chuyển nước giữa hai bể.
Bơm nước từ ao lên bồn.
Cấp nước tưới.
Cấp nước trang trại.
Chuyển nước trong công trình.
Các hệ thống ưu tiên lưu lượng.

Nếu hệ thống cần đẩy nước lên độ cao rất lớn, người dùng nên xem xét các dòng máy có đặc tính cột áp cao hơn thay vì chỉ tăng công suất.

8. Họng hút 2½" – vì sao lại lớn hơn họng xả?

AC220AF sử dụng:

Họng hút: 2½ inch

Họng xả: 1½ inch

Kích thước này cũng trùng với catalogue AC-F của Adelino.

Họng hút có kích thước lớn giúp giảm vận tốc nước ở phía hút và hạn chế một phần tổn thất áp suất.

Đây là yếu tố quan trọng đối với bơm lưu lượng lớn.

Nếu người dùng tự ý thu nhỏ đường hút quá nhiều, chẳng hạn từ 2½" xuống 1", hệ thống có thể gặp:

Lưu lượng giảm.
Khả năng hút kém.
Tổn thất áp suất tăng.
Tiếng ồn tăng.
Nguy cơ xâm thực cao hơn.
Máy không đạt hiệu suất mong muốn.

Vì vậy đường hút nên được thiết kế hợp lý và hạn chế thu nhỏ không cần thiết.

9. Tại sao đường hút quan trọng hơn nhiều người nghĩ?

Đường hút là phần rất nhạy cảm của hệ thống bơm ly tâm.

Một đường hút thiết kế không tốt có thể khiến một chiếc máy bơm khỏe hoạt động như một máy yếu.

Các lỗi thường gặp gồm:

Ống hút quá nhỏ.
Ống quá dài.
Có quá nhiều co.
Đường hút bị lọt khí.
Van một chiều không kín.
Rọ hút bị nghẹt.
Mực nước quá thấp.
Đường hút có điểm giữ khí.

Khi áp suất phía hút xuống quá thấp, hiện tượng xâm thực – cavitation có thể xảy ra. Grundfos giải thích rằng xâm thực hình thành khi áp suất trong bơm xuống dưới áp suất bay hơi của chất lỏng, tạo các bong bóng hơi; hiện tượng này có thể gây tiếng ồn và làm hư hỏng bơm.

10. Hút sâu 7m có nghĩa là máy luôn hút được từ độ sâu 7m?

Không nên hiểu như vậy.

Tem máy AC220AF bạn cung cấp ghi:

Suct H = 7m.

Đây nên được xem là giới hạn hút trong điều kiện phù hợp, không phải bảo đảm rằng mọi công trình đặt máy cao hơn mặt nước 7m đều hoạt động tốt.

Khả năng hút thực tế còn chịu ảnh hưởng bởi:

Nhiệt độ nước.
Độ cao địa hình so với mực nước biển.
Chiều dài ống hút.
Đường kính ống.
Số co.
Rọ hút.
Van một chiều.
Độ kín đường ống.
Lưu lượng đang yêu cầu.

Do đó, nếu có thể, nên bố trí máy càng gần nguồn nước và giảm chiều cao hút càng nhiều càng tốt.

Điều này giúp bơm dễ mồi hơn, giảm tổn thất và hạn chế nguy cơ xâm thực.

11. Vì sao catalogue ghi hút 8m nhưng tem máy lại ghi 7m?

Catalogue dòng AC-F của Adelino/WITA công bố AC220AF có mức hút tối đa 8m, trong khi máy thực tế bạn cung cấp ghi 7m.

Sự khác biệt có thể xuất phát từ phiên bản sản phẩm, thị trường, điều kiện thử nghiệm hoặc cập nhật kỹ thuật.

Trong trường hợp này:

Khi lắp đặt thực tế nên ưu tiên thông số trên tem của chính chiếc máy đang sử dụng.

Do đó bài viết này sử dụng 7m làm thông số chính.

12. Công suất 2,2kW nhưng Input lại là 2,68kW có phải tem bị sai?

Không nhất thiết.

Trên tem AC220AF có hai thông tin:

2,2kW – 3HP

và:

Input 2,68kW.

Đây là hai khái niệm khác nhau.

Có thể hiểu đơn giản:

Công suất đầu vào là điện năng động cơ lấy từ nguồn điện.

Trong khi công suất định mức của motor thường liên quan đến công suất cơ hữu ích mà động cơ cung cấp tại trục trong điều kiện định mức.

Do luôn tồn tại tổn thất điện, từ và cơ học nên:

Công suất điện đầu vào thường lớn hơn công suất cơ đầu ra.

Vì vậy việc thấy Input 2,68kW trong khi motor ghi 2,2kW không đồng nghĩa thiết bị có vấn đề.

13. Nguồn điện 3 pha 380V phù hợp với đâu?

AC220AF sử dụng:

380V – 50Hz – 3 pha.

Vì vậy máy phù hợp hơn với:

Trang trại.
Nhà xưởng.
Công trình xây dựng.
Cơ sở sản xuất.
Hệ thống tưới nông nghiệp.
Kho bãi.
Khu công nghiệp.
Các công trình đã có điện 3 pha.

So với điện 1 pha 220V, nguồn 3 pha thường được sử dụng phổ biến cho động cơ công suất lớn và các thiết bị công nghiệp.

Khi lắp đặt cần sử dụng hệ thống bảo vệ điện phù hợp với motor và điều kiện làm việc.

14. Ứng dụng 1 – Chuyển nước giữa bể chứa và bồn nước

Đây là ứng dụng rất phù hợp với AC220AF.

Ví dụ:

Bể ngầm → bồn chứa

Ao → bể chứa

Bể A → bể B

Hồ chứa → bồn trung gian

Với Qmax lên tới 24m³/h, máy có khả năng chuyển một lượng nước lớn trong khoảng thời gian tương đối ngắn khi cột áp hệ thống không quá cao.

Đây cũng là lý do dòng máy lưu lượng thường được lựa chọn cho các hệ thống cần nạp đầy bể nhanh.

15. Ứng dụng 2 – Cấp nước cho nông nghiệp và trang trại

Trong nông nghiệp, lượng nước cần sử dụng thường khá lớn.

AC220AF có thể được xem xét cho:

Bơm nước từ ao.
Bơm từ hồ chứa.
Cấp nước vào bồn trung gian.
Cấp nước cho trang trại.
Tưới vườn.
Tưới cây ăn trái.
Luân chuyển nước giữa các khu vực.
Cấp nước cho các hệ thống tưới phù hợp.

Tuy nhiên, nếu sử dụng cho tưới phun áp lực cao, cần tính thêm áp lực yêu cầu của béc tưới.

Máy cho lưu lượng lớn không đồng nghĩa sẽ đáp ứng mọi loại béc.

16. Ứng dụng 3 – Cấp nước cho nhà xưởng và công trình

Trong nhà xưởng và công trình, máy bơm có thể phục vụ:

Bơm nước vào bồn chứa.
Cấp nước phục vụ vệ sinh.
Chuyển nước sản xuất.
Bơm nước giữa các khu vực.
Cấp nước phục vụ thi công.
Bổ sung nước cho hồ hoặc bể kỹ thuật.

Các dòng bơm ly tâm AC của Adelino cũng được giới thiệu trên thị trường cho nhiều nhu cầu cấp nước công trình, tuần hoàn và dân dụng.

Tuy nhiên, từng ứng dụng cụ thể vẫn phải kiểm tra điểm làm việc Q–H trước khi lựa chọn.

17. Ứng dụng 4 – Bơm nước ao hồ

AC220AF có lợi thế rõ rệt khi cần:

Lấy lượng nước lớn từ ao hoặc hồ và chuyển đến vị trí không quá cao.

Ví dụ:

Ao → bồn nước.
Hồ → bể dự trữ.
Ao → kênh tưới.
Hồ chứa → khu sản xuất.
Bể lớn → hồ chứa.

Tuy nhiên, nguồn nước cần phù hợp với thiết kế bơm.

Không nên mặc định máy có thể hút:

Bùn đặc.
Cát nhiều.
Sỏi.
Rác.
Lá cây lớn.
Vật liệu dạng sợi.

Nếu hút nước ao hồ nên bố trí rọ hút và hạn chế đặt đầu hút sát lớp bùn dưới đáy.

18. AC220AF có phải máy bơm nước thải không?

Không nên xếp AC220AF vào nhóm bơm chìm nước thải.

Đây là bơm ly tâm đặt cạn.

Máy phù hợp hơn với nước tương đối sạch và các môi chất nằm trong giới hạn mà nhà sản xuất cho phép.

Nếu nhu cầu là:

Hút bùn.
Hút nước có rác.
Hút nước thải.
Hút nước có hạt rắn lớn.

thì nên sử dụng dòng bơm chuyên dụng cho nước thải hoặc bùn.

Việc đưa vật rắn vào buồng bơm ly tâm thông thường có thể gây kẹt cánh, mài mòn hoặc giảm tuổi thọ máy.

19. Nhiệt độ nước tối đa 40°C cần lưu ý gì?

Tem máy ghi:

L.T.Max = 40°C.

Điều này cho biết nhiệt độ chất lỏng tối đa theo thông số của thiết bị là 40°C.

Vì vậy không nên tự ý dùng AC220AF cho:

Nước nóng nhiệt độ cao.
Dầu nóng.
Chất lỏng công nghiệp đặc biệt.
Hóa chất chưa xác định khả năng tương thích.

Nếu môi chất khác nước sạch thông thường, cần xác định vật liệu cánh bơm, phớt và các bộ phận tiếp xúc trước khi sử dụng.

20. IP55 có nghĩa là gì?

AC220AF có cấp bảo vệ:

IP55.

Đây là cấp bảo vệ của vỏ thiết bị điện.

Điều quan trọng là:

IP55 không có nghĩa máy có thể ngâm trong nước.

AC220AF là bơm đặt cạn.

Khi lắp nên bố trí tại nơi:

Thông thoáng.
Không bị ngập.
Hạn chế mưa tạt trực tiếp.
Có khả năng tản nhiệt.
Nền chắc chắn.
Dễ bảo trì.

Đặc biệt không nên đặt motor tại vị trí có nguy cơ nước dâng ngập khi mưa.

21. Continuous Duty có nghĩa là gì?

Tem máy ghi:

Continuous Duty.

Có thể hiểu máy được thiết kế hướng đến chế độ làm việc liên tục trong điều kiện vận hành cho phép.

Tuy nhiên, điều này không có nghĩa là:

“Có thể để máy chạy liên tục trong bất kỳ điều kiện nào.”

Máy vẫn cần:

Đủ nước.
Đường hút thông thoáng.
Không xâm thực.
Điện áp đúng.
Motor không quá tải.
Không vượt nhiệt độ môi chất.
Đường ống đúng kích thước.
Điểm làm việc phù hợp.

22. Tại sao cùng AC220AF nhưng hai công trình lại cho lưu lượng khác nhau?

Giả sử hai người cùng sử dụng AC220AF.

Công trình A

Hút cao 1m.
Đẩy cao 3m.
Đường ống ngắn.
Ống kích thước lớn.
Ít co.

Công trình B

Hút cao 5m.
Đẩy lên 15m.
Đường ống dài.
Nhiều co.
Ống nhỏ.

Dù sử dụng cùng model, công trình A hoàn toàn có thể cho lưu lượng lớn hơn đáng kể.

Nguyên nhân là hệ thống B có tổng cột áp và tổn thất đường ống lớn hơn.

Đường đặc tính hệ thống phụ thuộc vào cột áp tĩnh và tổn thất qua đường ống, van, phụ kiện; giao điểm của đường đặc tính hệ thống với đường đặc tính bơm tạo ra điểm làm việc thực tế.

23. Ống càng nhỏ thì nước ra càng mạnh – đúng hay sai?

Đây là một hiểu nhầm phổ biến.

Thu nhỏ ống có thể làm vận tốc dòng nước tại một vị trí tăng lên, nhưng đồng thời làm tổn thất ma sát tăng mạnh.

Kết quả là lưu lượng tổng của hệ thống có thể giảm.

Đối với máy bơm lưu lượng lớn như AC220AF, việc sử dụng đường ống quá nhỏ có thể làm mất đi chính lợi thế lớn nhất của máy.

Vì vậy không nên suy nghĩ đơn giản:

“Ống nhỏ hơn = bơm mạnh hơn.”

Mục tiêu đúng phải là lựa chọn đường ống phù hợp với lưu lượng thiết kế.

24. Có nên dùng ống hút nhỏ hơn 2½"?

Nếu không có tính toán kỹ thuật cụ thể, không nên tự ý thu nhỏ đáng kể đường hút.

Đường hút quá nhỏ làm:
