Máy bơm trục đứng đa tầng cánh Adelino AL2-22 3HP

BƠM TRỤC ĐỨNG ADELINO AL2-22 – GIẢI PHÁP CẤP NƯỚC ÁP LỰC CAO CHO CÔNG NGHIỆP VÀ HỆ THỐNG KỸ THUẬT

1. Adelino AL2-22 là loại máy bơm gì?

Adelino AL2-22 thuộc nhóm bơm ly tâm trục đứng đa tầng cánh.

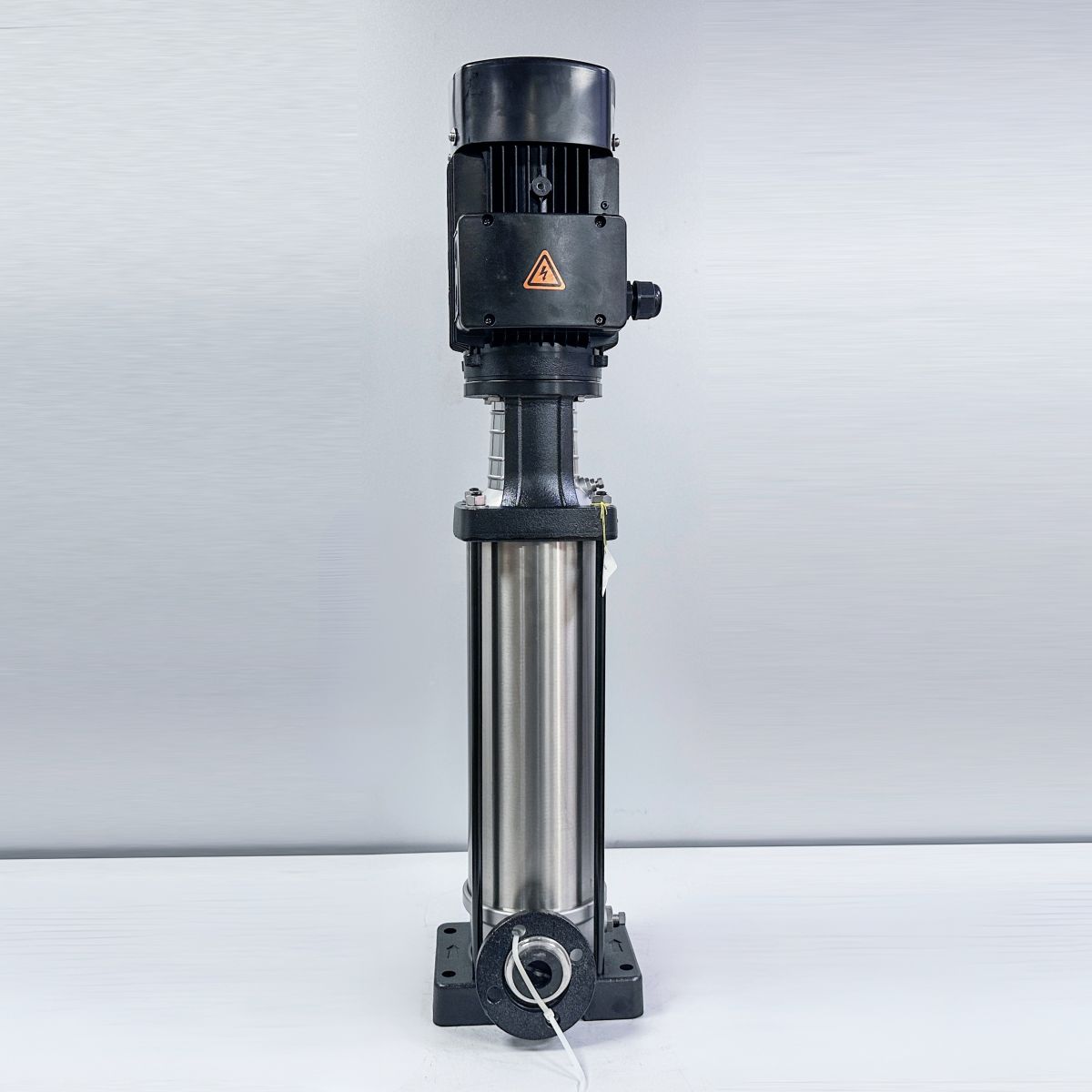

Quan sát cấu tạo bên ngoài có thể thấy máy gồm hai phần chính:

• Động cơ điện đặt phía trên.
• Cụm bơm hình trụ dài bố trí theo phương thẳng đứng phía dưới.

Bên trong cụm bơm là nhiều tầng cánh được bố trí nối tiếp nhau.

Đây chính là điểm khác biệt quan trọng so với máy bơm ly tâm một tầng cánh.

Tài liệu kỹ thuật của Grundfos giải thích rằng bơm đa tầng cánh được sử dụng khi hệ thống cần cột áp cao. Các tầng bơm được nối tiếp, nước từ đầu ra của tầng trước tiếp tục đi vào tầng kế tiếp; tổng cột áp cuối cùng là kết quả cộng dồn khả năng tạo áp của các tầng.

Vì vậy AL2-22 đặc biệt phù hợp với những ứng dụng cần:

• Cấp nước áp lực cao.
• Đưa nước lên cao.
• Tăng áp đường ống.
• Cấp nước công nghiệp.
• Hệ thống kỹ thuật của tòa nhà.
• Một số vị trí trong hệ thống PCCC khi thiết kế và tiêu chuẩn dự án cho phép.

2. Thông số kỹ thuật nổi bật của Adelino AL2-22

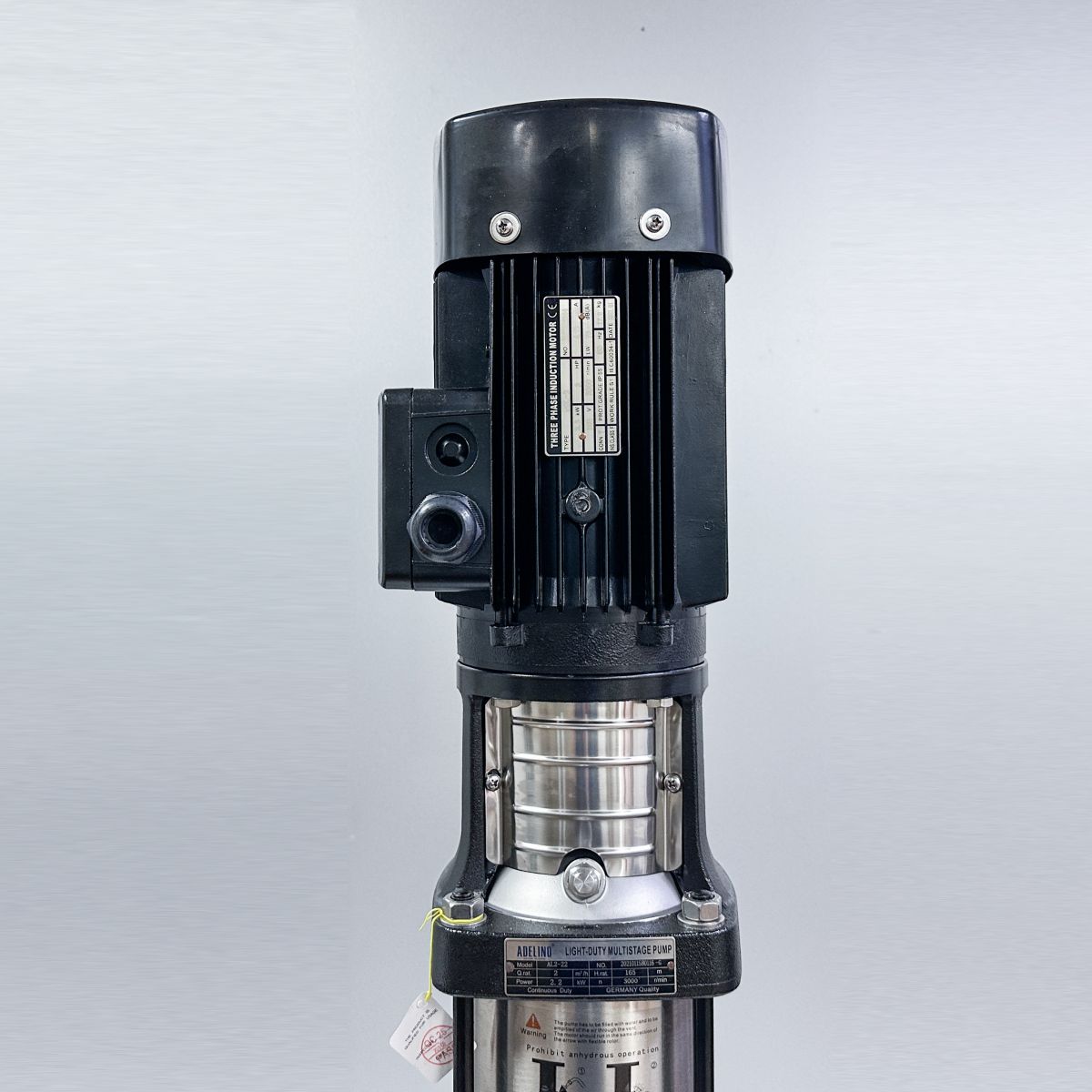

Theo tem thực tế trên sản phẩm bạn cung cấp:

Thông số	Adelino AL2-22
Model	AL2-22
Loại bơm	Bơm trục đứng đa tầng cánh
Công suất	2,2kW
Quy đổi	Khoảng 3HP
Lưu lượng định mức	2m³/h
Cột áp định mức	165m
Tốc độ quay	3000 vòng/phút
Chế độ hoạt động	Continuous Duty

Điểm đáng chú ý nhất của model này chính là:

Q.rat = 2m³/h

và

H.rat = 165m.

Khác với Qmax hay Hmax thường xuất hiện trên nhiều loại bơm khác, tem AL2-22 ghi rated flow và rated head, tức thông số lưu lượng và cột áp định mức của máy.

Đây là dữ liệu rất hữu ích khi lựa chọn bơm cho hệ thống thực tế.

3. Cột áp 165m nói lên điều gì?

Cột áp là một trong những thông số quan trọng nhất khi chọn máy bơm.

Với AL2-22:

H.rat = 165m.

Điều này cho thấy máy được thiết kế thiên mạnh về khả năng tạo áp.

Trong thực tế, hệ thống cần cột áp cao khi:

• Nước phải được đưa lên vị trí cao.
• Đường ống dài.
• Có nhiều van và phụ kiện.
• Thiết bị cuối đường yêu cầu áp suất nhất định.
• Có nhiều tổn thất trên hệ thống.
• Cần duy trì áp lực đường ống kỹ thuật.

Đây cũng là lý do bơm trục đứng đa tầng cánh xuất hiện phổ biến trong các hệ thống pressure boosting – tăng áp.

Grundfos liệt kê tăng áp, chuyển nước công nghệ, cấp nước, xử lý nước, làm mát và một số ứng dụng chữa cháy trong nhóm ứng dụng điển hình của bơm trục đứng đa tầng cánh.

4. Vì sao bơm 2,2kW lại tạo được cột áp cao tới 165m?

Câu trả lời nằm ở cấu tạo đa tầng cánh.

Nếu một bơm chỉ có một cánh, năng lượng mà nước nhận được trong một lần đi qua cánh bị giới hạn.

Trong bơm đa tầng:

Tầng 1 → tăng áp

Tầng 2 → tiếp tục tăng áp

Tầng 3 → tiếp tục tăng áp

và quá trình này lặp lại qua nhiều tầng.

Do các tầng được nối tiếp, phần cột áp do từng tầng tạo ra được cộng dồn.

Grundfos cũng giải thích rằng ưu thế của bơm đa tầng chính là khả năng tạo cột áp cao so với lưu lượng, nhờ nhiều tầng được bố trí nối tiếp.

Đây chính là lý do một bơm có lưu lượng định mức chỉ 2m³/h vẫn có thể đạt cột áp định mức rất cao.

5. Lưu lượng 2m³/h có thấp không?

AL2-22 có lưu lượng định mức:

2m³/h.

Quy đổi tương đương khoảng:

2.000 lít/giờ

hay khoảng:

33 lít/phút.

Nếu so với những dòng bơm lưu lượng dành cho ao hồ, con số này không lớn.

Nhưng điều đó không có nghĩa AL2-22 yếu.

Đây là hai nhóm máy khác nhau.

Bơm lưu lượng lớn

Thường ưu tiên:

Q lớn – H vừa hoặc thấp.

Phù hợp:

• Ao hồ.
• Tưới tiêu.
• Chuyển lượng nước lớn.
• Thoát nước.

AL2-22

Thiên về:

Q vừa phải – H rất cao.

Phù hợp hơn với:

• Tăng áp.
• Cấp nước lên cao.
• Hệ thống kỹ thuật.
• Đường ống yêu cầu áp lực lớn.

Vì vậy không nên đánh giá sức mạnh của máy chỉ dựa vào số lít/phút.

6. Vì sao thiết kế trục đứng phù hợp với phòng máy?

Một trong những ưu điểm của bơm trục đứng là diện tích chiếm chỗ trên mặt sàn tương đối nhỏ.

Thay vì bố trí cụm bơm dài theo chiều ngang, phần thủy lực được đưa theo chiều đứng.

Điều này đặc biệt hữu ích tại:

• Phòng bơm.
• Phòng kỹ thuật.
• Tòa nhà.
• Nhà xưởng.
• Trạm tăng áp.
• Hệ thống công nghiệp có diện tích hạn chế.

Grundfos cũng nêu thiết kế vertical multistage compact giúp giảm diện tích lắp đặt và thuận tiện hơn trong những không gian kỹ thuật hạn chế.

Đây là một trong những lý do bơm trục đứng rất phổ biến trong hệ thống cấp nước hiện đại.

7. AL2-22 phù hợp cho hệ thống tăng áp như thế nào?

Tăng áp là một trong những ứng dụng tự nhiên của bơm đa tầng cánh.

Ví dụ một tòa nhà có nguồn nước từ bể chứa thấp nhưng cần đưa nước đến:

• Các tầng phía trên.
• Khu kỹ thuật.
• Thiết bị cần áp suất đầu vào.
• Đường ống có chiều dài lớn.

Nếu áp lực tự nhiên không đủ, bơm tăng áp sẽ bổ sung năng lượng cho dòng nước.

AL2-22 với cột áp định mức cao có thể được cân nhắc trong những hệ thống cần:

• Lưu lượng vừa phải.
• Áp suất cao.
• Hoạt động liên tục.
• Thiết kế gọn.

Tuy nhiên, cần chọn máy theo điểm Q–H thực tế, không chỉ nhìn H = 165m.

8. AL2-22 có dùng cho hệ thống PCCC được không?

Đây là phần cần hiểu đúng về kỹ thuật.

Bơm trục đứng đa tầng cánh có thể được sử dụng trong một số vị trí của hệ thống PCCC, chẳng hạn những hệ thống cần duy trì hoặc bổ sung áp lực, tùy thiết kế.

Các dòng vertical multistage trên thị trường cũng được ứng dụng làm:

• Jockey pump.
• Hose reel pump.
• Một số hệ thống sprinkler.
• Hệ thống tăng áp kỹ thuật.

Tuy nhiên:

Không nên chỉ thấy AL2-22 có cột áp 165m rồi kết luận đây là bơm chữa cháy chính đạt chuẩn.

Bơm chữa cháy chuyên dụng phải được lựa chọn theo:

• Lưu lượng chữa cháy yêu cầu.
• Cột áp yêu cầu.
• Đường đặc tính Q–H.
• Nguồn điện hoặc động cơ.
• Bộ điều khiển.
• Tiêu chuẩn áp dụng.
• Hồ sơ thiết kế và nghiệm thu.
• Yêu cầu của cơ quan có thẩm quyền.

Grundfos cho biết bơm chữa cháy thường được thiết kế riêng cho mục đích chữa cháy, có yêu cầu nghiêm ngặt về đường Q–H, NPSH, độ tin cậy và thường phải được chứng nhận/listed theo tiêu chuẩn áp dụng.

9. AL2-22 phù hợp hơn ở vai trò nào trong hệ PCCC?

Một ứng dụng đáng chú ý của bơm trục đứng đa tầng cánh trong hệ thống PCCC là bơm bù áp – jockey pump, khi thông số thiết kế phù hợp.

Bơm jockey có nhiệm vụ duy trì áp lực đường ống khi có những tổn thất nhỏ hoặc rò rỉ rất nhỏ, từ đó hạn chế việc bơm chữa cháy chính phải khởi động không cần thiết.

Do nhiệm vụ chủ yếu là duy trì áp:

• Lưu lượng không nhất thiết quá lớn.
• Nhưng cần tạo áp đủ cao.

Đặc tính này khá tương đồng với một máy như AL2-22:

Q định mức 2m³/h – H định mức 165m.

Tuy nhiên việc xác định AL2-22 có phù hợp làm jockey pump cho một công trình cụ thể hay không vẫn phải dựa trên hồ sơ thiết kế PCCC và tiêu chuẩn áp dụng.

10. Không nên chọn bơm PCCC chỉ dựa vào “cột áp càng cao càng tốt”

Đây là một lỗi khá phổ biến.

Một hệ thống chữa cháy cần cả lưu lượng và áp suất.

Ví dụ:

Một máy có cột áp rất cao nhưng lưu lượng không đủ thì không thể thay thế một bơm chữa cháy chính vốn cần cung cấp lượng nước lớn cho:

• Họng chữa cháy.
• Sprinkler.
• Hydrant.
• Các thiết bị chữa cháy khác.

Grundfos cho biết hiệu suất bơm chữa cháy phụ thuộc rất nhiều vào đường Q–H ổn định và khả năng cung cấp đúng lưu lượng, cột áp trong phạm vi tiêu chuẩn yêu cầu.

Do đó:

Cột áp cao ≠ tự động phù hợp làm bơm chữa cháy chính.

11. Ứng dụng trong nhà xưởng và công nghiệp

Ngoài PCCC, AL2-22 phù hợp hơn với nhiều ứng dụng công nghiệp thông thường.

Có thể cân nhắc trong:

• Hệ thống tăng áp nhà xưởng.
• Cấp nước cho dây chuyền.
• Chuyển nước công nghệ.
• Hệ thống lọc.
• Hệ thống rửa.
• Cấp nước thiết bị.
• Hệ thống làm mát.
• Cấp nước áp lực cao.
• Các hệ thống kỹ thuật phụ trợ.

Các dòng bơm trục đứng đa tầng cánh nói chung được sử dụng rộng rãi cho pressure boosting, process water transfer, boiler feed, cooling, filtration và water treatment.

12. Ứng dụng cấp nước cho tòa nhà

Trong tòa nhà, áp lực nước giảm dần khi phải đưa nước lên cao.

Ngoài chênh lệch cao độ, còn tồn tại tổn thất qua:

• Đường ống.
• Van.
• Co.
• Bộ lọc.
• Đồng hồ.
• Các thiết bị khác.

Do đó tại các tầng cao, nguồn nước tự nhiên có thể không đảm bảo áp lực.

Bơm trục đứng đa tầng cánh thường được kết hợp thành hệ thống tăng áp để giải quyết vấn đề này.

AL2-22 có thể được cân nhắc ở những hệ thống cần lưu lượng phù hợp với khả năng của máy và cột áp tương đối cao.

13. Cột áp hệ thống không chỉ là chiều cao tòa nhà

Giả sử điểm dùng nước nằm cao hơn máy 80m.

Không có nghĩa chỉ cần chọn máy H = 80m.

Thực tế bơm còn phải thắng:

Chênh cao + áp lực cần tại đầu ra + tổn thất đường ống.

Có thể hình dung:

H tổng = H tĩnh + H sử dụng + H tổn thất

Trong đó:

• H tĩnh: chiều cao thực tế.
• H sử dụng: áp suất cần tại thiết bị.
• H tổn thất: mất áp do đường ống và phụ kiện.

Đây là lý do việc chọn bơm trục đứng cần tính hệ thống thay vì chỉ dựa vào chiều cao công trình.

14. Đường ống ảnh hưởng thế nào đến hiệu quả của AL2-22?

Ngay cả máy có cột áp cao cũng có thể vận hành không đúng mong muốn nếu hệ thống đường ống thiết kế sai.

Tổn thất tăng khi:

• Đường ống quá nhỏ.
• Đường ống quá dài.
• Có nhiều co 90°.
• Có nhiều van.
• Có bộ lọc tạo trở lực lớn.
• Đường ống bị đóng cặn.

Khi tổn thất tăng, điểm hoạt động của máy thay đổi.

Vì vậy với hệ thống áp lực cao, lựa chọn đường kính và cấp áp lực của đường ống đặc biệt quan trọng.

15. Có phải AL2-22 luôn bơm được 2m³/h ở mọi hệ thống?

Không.

Tem máy ghi:

Q.rat = 2m³/h

và

H.rat = 165m.

Đây là điểm định mức được ghi trên máy.

Khi trở lực hệ thống thay đổi, lưu lượng thực tế cũng thay đổi theo đường đặc tính của bơm.

Đây chính là nguyên lý chung của bơm ly tâm.

Vì vậy, khi cần thiết kế chính xác, nên có đường cong Q–H chính thức của AL2-22 để xác định điểm vận hành.

16. Vì sao điểm làm việc quan trọng hơn công suất 3HP?

Hai chiếc bơm cùng 3HP có thể hoàn toàn khác nhau.

Ví dụ:

Bơm A

Lưu lượng rất lớn nhưng cột áp 20m.

Bơm B

Lưu lượng nhỏ hơn nhưng cột áp 165m.

Nếu sử dụng Bơm A cho hệ thống cần áp lực rất cao, máy có thể không đưa nước đến điểm yêu cầu.

Ngược lại, dùng AL2-22 cho hệ thống chỉ cần chuyển lượng nước cực lớn ở độ cao thấp cũng không phải lựa chọn tối ưu.

Vì vậy nguyên tắc đúng là:

Xác định Q + H trước → chọn máy sau.

Không nên làm ngược lại:

Chọn 3HP trước → tìm cách ép máy vào hệ thống sau.

17. Thiết kế đa tầng cánh mang lại lợi ích gì?

Bơm đa tầng cánh có một số lợi thế rõ rệt:

Tạo cột áp cao

Đây là ưu điểm lớn nhất.

Thiết kế gọn

Các tầng cánh được bố trí theo chiều đứng nên máy không chiếm quá nhiều mặt bằng.

Phù hợp tăng áp

Đặc tính thủy lực thích hợp cho hệ thống cần áp suất.

Ứng dụng linh hoạt

Có thể xuất hiện trong:

• Cấp nước.
• Công nghiệp.
• Xử lý nước.
• HVAC.
• PCCC ở vai trò phù hợp.
• Hệ thống tăng áp.

Grundfos cũng liệt kê những nhóm ứng dụng tương tự cho dòng vertical multistage CR.

18. Tại sao cụm bơm sử dụng nhiều chi tiết inox?

Quan sát AL2-22 có thể thấy phần thân thủy lực của máy sử dụng nhiều chi tiết kim loại sáng.

Trang Adelino Việt Nam cho biết dòng bơm trục đứng đa tầng cánh Adelino sử dụng các thành phần inox tại đầu bơm và định hướng đến khả năng chống mài mòn, chống ăn mòn tốt hơn so với một số vật liệu thông thường.

Điều này đặc biệt hữu ích trong các hệ thống cấp nước cần:

• Độ sạch.
• Khả năng chống gỉ.
• Tuổi thọ làm việc.
• Môi trường công nghiệp phù hợp.

Tuy nhiên, việc bơm được một loại hóa chất cụ thể vẫn cần kiểm tra đầy đủ vật liệu:

• Cánh.
• Trục.
• Phớt.
• Gioăng.
• Thân bơm.

Không nên chỉ nhìn thấy inox rồi mặc định máy phù hợp với mọi loại hóa chất.

19. Continuous Duty trên tem máy nghĩa là gì?

Tem AL2-22 ghi:

Continuous Duty.

Điều này cho biết máy được thiết kế cho chế độ vận hành liên tục trong điều kiện định mức phù hợp.

Tuy nhiên không có nghĩa:

“Có thể chạy 24/24 trong bất kỳ điều kiện nào.”

Để hoạt động ổn định, vẫn cần đảm bảo:

• Có đủ nước.
• Máy được mồi đầy nước.
• Không chạy khô.
• Nguồn điện đúng.
• Motor không quá tải.
• Lưu lượng nằm trong vùng phù hợp.
• Hệ thống thông thoáng.
• Động cơ được tản nhiệt tốt.

20. Vì sao bơm trục đứng không được chạy khô?

Đây là lưu ý đặc biệt quan trọng.

Trên thân máy cũng có cảnh báo yêu cầu bơm phải được đổ đầy nước trước khi vận hành.

Nếu chạy khô:

• Phớt cơ khí không được làm mát đúng cách.
• Các bề mặt ma sát có thể nóng lên.
• Phớt có nguy cơ hư hỏng.
• Máy có thể phát tiếng bất thường.
• Tuổi thọ giảm.

Vì vậy trước khi khởi động AL2-22 cần đảm bảo phần bơm đã được điền đầy nước và hệ thống hút không có lượng khí bất thường.

21. Những dấu hiệu cho thấy hệ thống đang có khí

Nếu đường hút hoặc cụm bơm có nhiều khí, có thể xuất hiện:

• Nước ra không đều.
• Áp suất dao động.
• Tiếng động bất thường.
• Máy chạy nhưng không tạo đủ áp.
• Lưu lượng giảm.
• Bơm khó hoạt động ổn định.

Khi đó nên kiểm tra:

• Van hút.
• Đường ống.
• Các mối nối.
• Quá trình mồi.
• Nguồn nước.

Không nên để máy chạy kéo dài trong tình trạng thiếu nước.

22. Xâm thực cũng có thể xảy ra với bơm trục đứng

Cột áp cao không có nghĩa phía hút của máy không quan trọng.

Nếu áp suất phía hút xuống quá thấp, hiện tượng cavitation – xâm thực có thể xảy ra.

Xâm thực tạo ra các bong bóng hơi trong chất lỏng. Khi các bong bóng này sụp vỡ tại vùng áp suất cao hơn, chúng có thể:

• Tạo tiếng động.
• Gây rung.
• Làm mài mòn cánh.
• Giảm hiệu suất.
• Giảm tuổi thọ máy.

Vì vậy hệ thống hút cần được thiết kế để đảm bảo điều kiện NPSH phù hợp.

23. Có nên thu nhỏ đường hút để tăng áp?

Không nên tùy tiện.

Thu nhỏ đường hút làm:

• Vận tốc nước tăng.
• Tổn thất áp suất tăng.
• Áp suất đầu hút giảm.
• Nguy cơ xâm thực tăng.

Áp lực cao cần được tạo bởi thiết kế thủy lực của bơm, không phải bằng cách cố tình bóp nhỏ đường hút.

Nếu cần điều chỉnh hệ thống, phải dựa trên tính toán lưu lượng và cột áp.

24. AL2-22 có phù hợp dùng với biến tần không?

Về nguyên lý, nhiều hệ thống bơm trục đứng đa tầng cánh được kết hợp với biến tần để:

• Duy trì áp suất.
• Điều chỉnh lưu lượng.
• Khởi động mềm.
• Giảm áp lực dư thừa khi nhu cầu thấp.
• Điều khiển nhiều bơm.

Grundfos cũng cung cấp các hệ thống vertical multistage kết hợp bộ điều khiển tốc độ trong các ứng dụng tăng áp.

Tuy nhiên, với AL2-22 cụ thể, trước khi lắp biến tần cần kiểm tra:

• Thông số motor.
• Điện áp.
• Dòng điện.
• Tần số cho phép.
• Yêu cầu làm mát.
• Khuyến cáo của nhà sản xuất.

Không nên tự ý lắp biến tần chỉ dựa vào công suất 2,2kW.

25. Khi nào nên dùng một bơm và khi nào cần hệ nhiều bơm?

Một máy đơn có thể phù hợp nếu:

• Lưu lượng tương đối ổn định.
• Hệ thống nhỏ.
• Không yêu cầu dự phòng cao.

Nhưng với công trình lớn, hệ thống thường có thể sử dụng nhiều bơm:

• Một bơm hoạt động.
• Một bơm bổ sung.
• Một bơm dự phòng.
• Bơm bù áp.

Cách bố trí cụ thể phụ thuộc vào yêu cầu của hệ thống.

Đặc biệt với PCCC, cấu hình bơm không được lựa chọn tùy ý mà phải theo tiêu chuẩn và thiết kế được phê duyệt. Grundfos mô tả các hệ thống chữa cháy thường có duty, assist và standby pumps tùy tiêu chuẩn và mức độ nguy hiểm của công trình.

26. Những ứng dụng thực tế đáng cân nhắc của AL2-22

Với đặc tính 2m³/h tại 165m cột áp định mức, AL2-22 phù hợp để xem xét cho:

Hệ thống tăng áp:
Duy trì hoặc nâng áp cho đường nước kỹ thuật.

Nhà xưởng:
Cấp nước cho dây chuyền, thiết bị hoặc khu vực cần áp lực.

Tòa nhà:
Cấp nước lên cao trong phạm vi lưu lượng phù hợp.
