bơm tăng áp biến tần Adelino HS203E

BƠM TĂNG ÁP BIẾN TẦN ADELINO HS203E – GIẢI PHÁP GIỮ ÁP ỔN ĐỊNH CHO GIA ĐÌNH

1. Vì sao áp lực nước trong gia đình thường không ổn định?

Có khá nhiều nguyên nhân khiến nước tại vòi bị yếu:

• Bồn nước đặt thấp.
• Nhà có nhiều tầng.
• Áp lực nước đầu nguồn thấp.
• Đường ống quá dài hoặc quá nhỏ.
• Hệ thống có nhiều co, van và thiết bị lọc.
• Nhiều điểm sử dụng nước cùng lúc.
• Đường ống bị đóng cặn.
• Thiết kế hệ thống cấp nước chưa phù hợp.

Ví dụ, khi chỉ sử dụng một vòi sen, áp lực có thể tương đối tốt. Nhưng khi máy giặt đồng thời lấy nước và một vòi khác được mở, tổng nhu cầu lưu lượng tăng lên khiến áp suất tại từng điểm có thể giảm.

Đây chính là tình huống mà một hệ thống tăng áp có khả năng điều chỉnh theo nhu cầu phát huy lợi thế.

Khác với bơm tốc độ cố định, bơm biến tần có thể thay đổi tốc độ quay của động cơ.

Khi nhu cầu sử dụng nước thấp, máy có thể chạy ở tốc độ thấp hơn.

Khi nhiều điểm nước được mở, hệ thống tăng tốc động cơ để đáp ứng nhu cầu lớn hơn.

Khi nhu cầu giảm trở lại, tốc độ bơm cũng được điều chỉnh xuống.

Grundfos mô tả hệ thống áp suất không đổi sử dụng cảm biến áp suất và bộ điều khiển tốc độ: bộ điều khiển so sánh áp suất thực tế với giá trị đặt rồi tăng hoặc giảm tốc độ bơm để đưa áp suất về mức mong muốn.

Nhờ nguyên lý này, bơm biến tần đặc biệt phù hợp với những hệ thống có nhu cầu nước thay đổi thường xuyên trong ngày.

Theo tem máy thực tế bạn cung cấp:

Thông số	Adelino HS203E
Model	HS203E
Công suất định mức	0,37kW
Công suất quy đổi	0,5HP
Công suất đầu vào	0,56kW
Điện áp	220–240V
Tần số	50/60Hz
Dòng điện	2,5A
Lưu lượng tối đa	83 L/phút
Lưu lượng quy đổi	Khoảng 5 m³/h
Cột áp tối đa	32m
H.min ghi trên tem	10m
Tốc độ quay	1.000–3.000 vòng/phút
Họng hút/xả	1" × 1"
Nhiệt độ chất lỏng tối đa	90°C
Cấp cách điện	Class F
Cấp bảo vệ	IPX4

Các thông số Qmax 83 L/phút, Hmax 32m, công suất 370W và tốc độ 1.000–3.000 vòng/phút cũng được nhiều nguồn sản phẩm HS203E công bố tương đồng.

HS203E có:

Qmax = 83 L/phút

Tương đương khoảng:

5 m³/giờ.

Xét trong nhóm bơm tăng áp dân dụng 0,5HP, đây là lưu lượng đáng chú ý.

Tuy nhiên cần hiểu chính xác rằng 83 L/phút là lưu lượng tối đa, không phải máy luôn cung cấp đúng 83 L/phút trong mọi điều kiện.

Lưu lượng thực tế còn phụ thuộc vào:

• Áp lực cài đặt.
• Độ cao giữa máy và điểm sử dụng.
• Áp lực đầu vào.
• Chiều dài đường ống.
• Đường kính ống.
• Số lượng co và van.
• Số vòi mở đồng thời.

Vì vậy khi chọn máy cho một ngôi nhà, cần quan tâm đến lưu lượng cần dùng tại cột áp thực tế, chứ không nên chỉ nhìn Qmax.

HS203E có:

Hmax = 32m.

Với nước, có thể quy đổi gần đúng:

10m cột nước ≈ 1 bar

nên 32m cột nước tương đương khoảng 3,2 bar về mặt quy đổi áp suất lý thuyết.

Nhưng điều này không có nghĩa máy luôn duy trì 3,2 bar tại mọi lưu lượng.

Đối với máy bơm:

Lưu lượng Q và cột áp H thay đổi theo điểm làm việc.

Khi yêu cầu lưu lượng tăng, cột áp mà máy có thể tạo ra thường giảm.

Vì vậy:

Qmax 83 L/phút và Hmax 32m không phải hai giá trị đạt đồng thời.

Đây là kiến thức quan trọng khi đọc thông số máy bơm.

Đây chính là một trong những đặc điểm thể hiện khả năng điều tốc của máy.

Bơm tốc độ cố định thường hoạt động quanh một tốc độ thiết kế nhất định khi bật máy.

Trong khi HS203E có dải:

1.000–3.000 vòng/phút.

Khi nhu cầu nước thay đổi, bộ điều khiển có thể thay đổi tốc độ motor trong phạm vi cho phép.

Ví dụ:

Khi chỉ mở một vòi

Nhu cầu nước thấp → máy không nhất thiết phải chạy ở tốc độ tối đa.

Khi mở thêm vòi sen hoặc máy giặt lấy nước

Nhu cầu tăng → máy tăng tốc để đáp ứng lưu lượng.

Khi đóng bớt thiết bị

Nhu cầu giảm → tốc độ được điều chỉnh xuống.

Đây là nguyên lý chung của bơm điều tốc duy trì áp suất. Grundfos cũng mô tả rằng bơm biến tốc có thể tăng hoặc giảm tốc độ theo mức tiêu thụ nước để duy trì áp lực ổn định hơn.

Hãy lấy một ví dụ đơn giản.

Ban đầu gia đình chỉ đang sử dụng:

1 vòi sen.

Sau đó:

• Máy giặt bắt đầu cấp nước.
• Một người mở vòi bếp.

Tổng nhu cầu nước tăng lên.

Nếu hệ thống không đủ áp lực, vòi sen có thể yếu đi ngay lập tức.

Với hệ thống biến tần, bộ điều khiển nhận biết sự thay đổi áp suất và tăng tốc máy để bù lại nhu cầu.

Khi máy giặt ngừng lấy nước, nhu cầu giảm, tốc độ máy lại được điều chỉnh xuống.

Mục tiêu của hệ thống không phải làm nước “càng mạnh càng tốt”, mà là:

Duy trì áp lực gần với giá trị cần thiết dù nhu cầu nước thay đổi.

Đây cũng là lợi ích chính của hệ thống constant-pressure boosting.

Đây là một trong những ứng dụng phù hợp.

Vòi sen, đặc biệt là sen cây hoặc các thiết bị có nhiều chế độ phun, thường cần một mức áp lực nước nhất định để tạo cảm giác sử dụng thoải mái.

Khi áp lực yếu:

• Tia nước nhỏ.
• Chế độ phun hoạt động kém.
• Nước nóng lạnh có thể khó ổn định hơn ở một số hệ thống.

Bơm tăng áp được lựa chọn đúng có thể cải thiện tình trạng này.

Các nguồn phân phối HS203E cũng định hướng máy cho các thiết bị như vòi sen, bình nóng lạnh và máy giặt.

Có thể phù hợp nếu thông số của hệ thống nằm trong khả năng máy.

Với máy giặt

Áp lực nước yếu có thể khiến thời gian cấp nước kéo dài.

Khi nguồn nước được tăng áp phù hợp, quá trình lấy nước có thể ổn định hơn.

Với bình nóng lạnh

Nhiều thiết bị yêu cầu một mức lưu lượng hoặc áp lực đầu vào nhất định để vận hành tốt.

Một hệ thống tăng áp ổn định có thể giúp cải thiện nguồn cấp.

Tuy nhiên, nếu một thiết bị hoạt động bất thường, vẫn cần kiểm tra:

• Lưới lọc.
• Van cấp.
• Đường ống.
• Thiết bị bên trong.

Không nên mặc định mọi lỗi đều xuất phát từ thiếu áp lực.

Không nên chọn máy chỉ dựa trên số tầng.

Ví dụ hai căn nhà cùng 3 tầng nhưng có thể rất khác nhau.

Nhà thứ nhất: 2 phòng tắm, đường ống ngắn, bồn đặt cao.

Nhà thứ hai: 4 phòng tắm, máy giặt, sen cây, đường ống dài và nhiều thiết bị mở đồng thời.

Nhu cầu của hai hệ thống không giống nhau.

Khi chọn HS203E nên xem đồng thời:

• Chênh cao từ máy đến thiết bị cao nhất.
• Số điểm sử dụng nước.
• Số điểm có khả năng mở đồng thời.
• Lưu lượng yêu cầu.
• Đường kính đường ống.
• Áp lực mong muốn.

Đây là cách chọn chính xác hơn so với câu hỏi đơn giản “máy dùng được bao nhiêu tầng”.

Bơm biến tần có khả năng tối ưu điện năng trong hệ thống có nhu cầu thay đổi, vì máy không nhất thiết phải chạy ở tốc độ tối đa trong toàn bộ thời gian hoạt động.

Ví dụ:

Khi chỉ sử dụng một vòi nhỏ, máy có thể chạy chậm hơn.

Khi nhiều vòi cùng mở, máy mới tăng tốc.

Các tài liệu kỹ thuật về bơm điều tốc cũng chỉ ra việc điều chỉnh tốc độ là một phương pháp hiệu quả để thay đổi hiệu suất bơm theo nhu cầu hệ thống.

Tuy nhiên không nên quảng cáo theo kiểu:

“Biến tần chắc chắn tiết kiệm 30%, 40% hay 50% điện.”

Mức điện năng thực tế còn phụ thuộc vào:

• Nhu cầu sử dụng.
• Áp lực cài đặt.
• Thời gian chạy.
• Hiệu suất motor.
• Hệ thống đường ống.

Cách diễn đạt chính xác hơn là:

Biến tần giúp máy điều chỉnh công suất theo nhu cầu, từ đó có tiềm năng giảm điện năng lãng phí khi hệ thống không cần chạy tối đa.

Một máy bơm tốc độ cố định thường tăng nhanh lên tốc độ vận hành mỗi khi khởi động.

Trong khi bơm có điều khiển tốc độ có thể thay đổi vòng quay linh hoạt hơn theo nhu cầu.

Khi nhu cầu thấp, motor có thể chạy ở tốc độ thấp hơn, từ đó giúp giảm tiếng động và rung trong nhiều tình huống vận hành.

Ngoài ra, việc không liên tục chạy ở tốc độ tối đa cũng giúp trải nghiệm sử dụng dễ chịu hơn tại:

• Nhà phố.
• Căn hộ.
• Khu vực gần phòng ngủ.
• Khu kỹ thuật trong nhà.

Tuy nhiên độ ồn thực tế còn phụ thuộc rất nhiều vào cách lắp đặt.

Ngay cả một bơm được thiết kế vận hành êm vẫn có thể phát ra tiếng rung lớn nếu:

• Đặt trên khung sắt mỏng.
• Máy không cân bằng.
• Đường ống bị căng.
• Ống cứng truyền rung vào tường.
• Máy đặt sát phòng ngủ.
• Chân máy không được cố định tốt.

Vì vậy nên:

• Đặt máy trên nền chắc chắn.
• Giữ máy cân bằng.
• Không để đường ống kéo lệch thân máy.
• Có biện pháp giảm rung nếu cần.
• Đặt máy ở vị trí thông thoáng.

HS203E sử dụng:

1" × 1".

Đây là kích thước kết nối phù hợp với nhiều hệ thống cấp nước dân dụng.

Khi lắp đặt, không nên tự ý thu nhỏ đường ống quá nhiều ngay tại máy.

Ống càng nhỏ:

• Vận tốc nước càng tăng.
• Tổn thất ma sát tăng.
• Lưu lượng thực tế có thể giảm.
• Máy phải làm việc với trở lực lớn hơn.

Đặc biệt nếu hệ thống có đường ống dài, ảnh hưởng này càng rõ.

Một chiếc bơm tốt không thể khắc phục hoàn toàn một hệ thống đường ống thiết kế không hợp lý.

Áp lực bị mất trên đường đi do:

• Ma sát thành ống.
• Co 90°.
• Van.
• Bộ lọc.
• Đường ống quá nhỏ.
• Đường ống quá dài.

Vì vậy nếu lắp HS203E nhưng nước vẫn yếu, cần kiểm tra toàn bộ hệ thống trước khi kết luận máy không đủ công suất.

Tem HS203E ghi:

L.T.Max = 90°C.

Đây là thông số đáng chú ý của model.

Nó cho thấy các bộ phận của máy được thiết kế với giới hạn nhiệt độ chất lỏng cao hơn nhiều bơm nước dân dụng thông thường.

Thông số 90°C cũng được một số nguồn HS203E công bố tương tự.

Tuy nhiên cần lưu ý:

Nhiệt độ tối đa 90°C không tự động có nghĩa máy phù hợp với mọi hệ thống nước nóng ở 90°C.

Còn phải xét:

• Nhiệt độ vận hành liên tục.
• Áp suất hệ thống.
• Vật liệu đường ống.
• Phụ kiện.
• Yêu cầu của nhà sản xuất.

Không nên vận hành sát giới hạn tối đa nếu chưa kiểm tra tài liệu kỹ thuật đầy đủ.

17. IPX4 có nghĩa máy được đặt ngoài mưa không?

Không nên hiểu như vậy.

Tem máy thực tế của HS203E ghi:

IPX4.

HS203E vẫn là máy bơm đặt cạn, không phải bơm chìm.

Khu vực lắp đặt nên:

• Khô ráo.
• Thông thoáng.
• Không bị ngập.
• Hạn chế mưa tạt trực tiếp.
• Không để nước phun liên tục vào cụm điều khiển.
• Có đủ không gian tản nhiệt.

Đặc biệt, biến tần và linh kiện điện tử cần môi trường lắp đặt phù hợp để duy trì độ bền lâu dài.

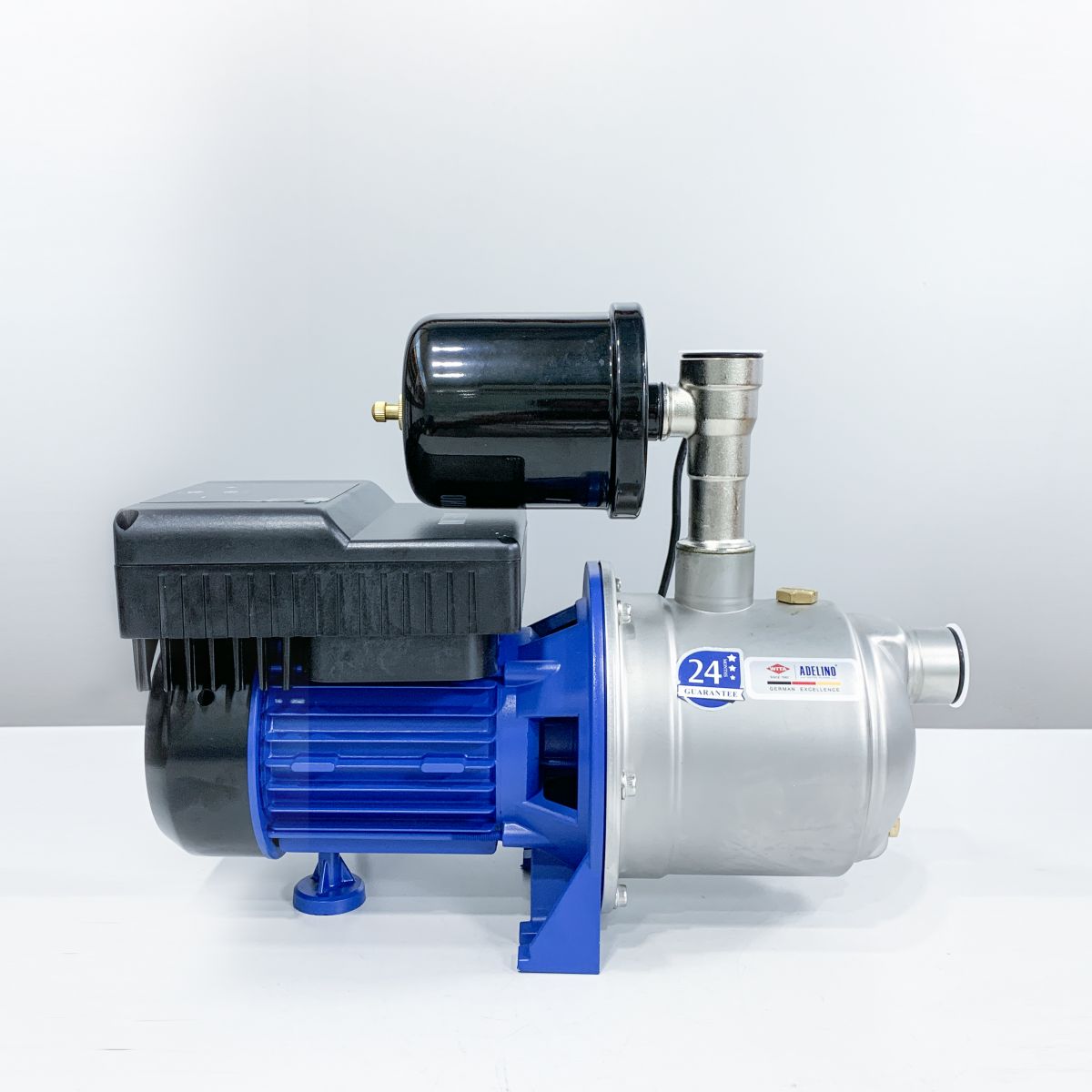

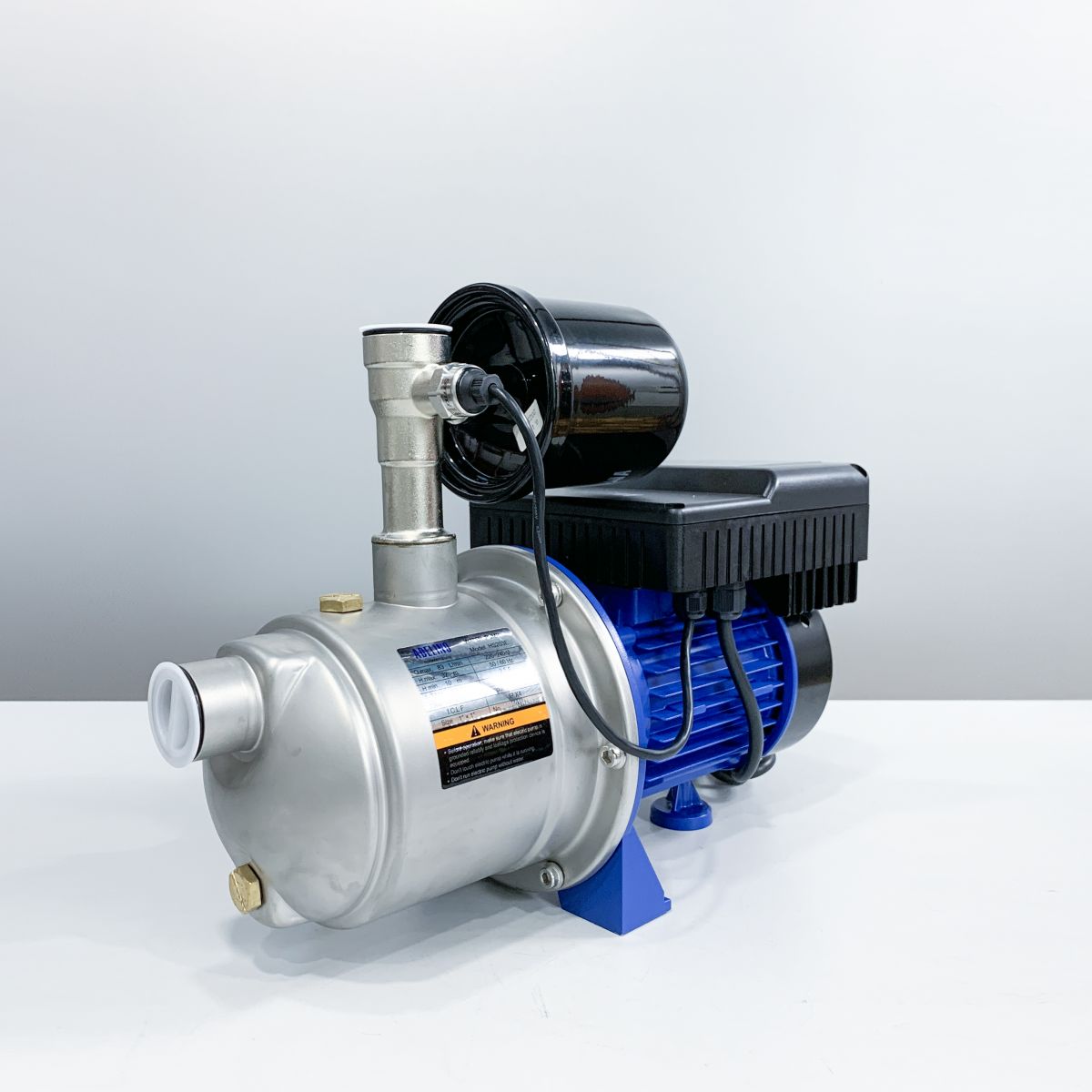

Quan sát HS203E có thể thấy phía trên máy có một bình tích áp nhỏ.

Trong hệ thống tăng áp, bình này có thể hỗ trợ:

• Hạn chế dao động áp suất.
• Giảm phản ứng bật/tắt quá nhạy ở lưu lượng rất nhỏ.
• Ổn định hệ thống.
• Hỗ trợ bộ điều khiển khi nhu cầu nước thay đổi.

Tuy nhiên không nên nhầm bình nhỏ trên máy với một bồn chứa nước.

Nó không có nhiệm vụ dự trữ lượng nước lớn cho gia đình.

Nếu một bơm tăng áp thường xuyên tự hoạt động dù người dùng không mở nước, trước tiên nên kiểm tra hệ thống.

Một số nguyên nhân phổ biến:

• Vòi bị rò.
• Bồn cầu rỉ nước.
• Van một chiều không kín.
• Đường ống rò.
• Thiết bị sử dụng nước nhỏ giọt.
• Áp suất hệ thống tụt bất thường.

Bơm điều khiển theo áp suất có thể nhận sự tụt áp này như một nhu cầu sử dụng nước.

Do đó:

Máy tự chạy chưa chắc là máy bị hỏng.

Đôi khi nguyên nhân nằm ở chính đường ống.

Có thể kiểm tra lần lượt:

1. Nguồn nước đầu vào có đủ không?
2. Van đầu vào có mở hoàn toàn không?
3. Bộ lọc có bị nghẹt không?
4. Đường ống có quá nhỏ không?
5. Có rò rỉ không?
6. Áp lực cài đặt có phù hợp không?
7. Tổng nhu cầu có vượt khả năng máy không?
8. Đường ống có quá dài không?
9. Máy có bị thiếu nước đầu vào không?

Đây là bước quan trọng vì không phải trường hợp nước yếu nào cũng được giải quyết bằng việc đổi sang máy công suất lớn hơn.

Không.

Áp lực cao hơn không phải lúc nào cũng tốt hơn.

Nếu cài áp quá cao có thể:

• Tăng tải cho máy.
• Tăng áp lực lên đường ống.
• Tăng nguy cơ rò rỉ ở các mối nối cũ.
• Làm các thiết bị chịu áp lực lớn hơn cần thiết.
• Tăng tiêu thụ điện.

Nên lựa chọn mức áp lực đủ dùng cho thiết bị và phù hợp với giới hạn của toàn hệ thống.

Với cấu hình hiện tại, HS203E có thể được cân nhắc cho:

Nhà phố:
Cải thiện áp lực tại vòi và các tầng sử dụng.

Căn hộ:
Hỗ trợ hệ thống nước yếu khi điều kiện lắp đặt cho phép.

Biệt thự quy mô phù hợp:
Cấp nước cho nhiều thiết bị dân dụng.

Vòi sen và phòng tắm:
Cải thiện áp lực nước.

Máy giặt:
Hỗ trợ nguồn cấp ổn định hơn.

Bình nóng lạnh:
Hỗ trợ áp lực nước đầu vào trong hệ thống phù hợp.

Nhà hàng, văn phòng nhỏ:
Có thể sử dụng khi lưu lượng và cột áp yêu cầu nằm trong khả năng máy.

Các nguồn phân phối HS203E cũng liệt kê ứng dụng tại nhà phố, biệt thự, căn hộ và một số hệ thống thương mại quy mô phù hợp.

Nên khảo sát kỹ hơn nếu:

• Nhà có quá nhiều phòng tắm.
• Nhiều vòi thường xuyên sử dụng đồng thời.
• Công trình cao.
• Đường ống rất dài.
• Cần lưu lượng lớn hơn 83 L/phút.
• Tổng cột áp yêu cầu cao.
• Hệ thống sử dụng nhiều thiết bị có lưu lượng lớn.

Trong những trường hợp đó, có thể cần model biến tần công suất và lưu lượng lớn hơn.

Không nên cố tăng áp cài đặt để bù cho một chiếc máy vốn đã không đủ Q–H.

Để chọn HS203E hoặc một model khác chính xác hơn, nên xác định:

1. Nhà có bao nhiêu tầng?

2. Có bao nhiêu điểm sử dụng nước?

3. Bao nhiêu điểm thường mở cùng lúc?

4. Nguồn nước lấy từ bồn, bể hay đường cấp?

5. Muốn áp lực tại vòi khoảng bao nhiêu?

Sau đó mới đối chiếu với đường đặc tính của máy.

Việc lựa chọn bơm nên dựa trên nhu cầu lưu lượng và áp lực của hệ thống thay vì chỉ dựa vào công suất motor. Hệ thống bơm điều tốc được thiết kế để thay đổi đầu ra theo nhu cầu nhằm giữ áp suất ổn định hơn.

Trong quá trình sử dụng nên:

• Đảm bảo nguồn nước đầu vào ổn định.
• Không để máy chạy khô.
• Không đặt máy tại khu vực có nguy cơ ngập.
• Giữ khe tản nhiệt thông thoáng.
• Sử dụng đường ống đúng kích thước.
• Kiểm tra rò rỉ định kỳ.
• Vệ sinh bộ lọc nếu hệ thống có lắp lọc.
• Không cài áp lực cao hơn nhu cầu thực tế.
• Không tự ý thay đổi thông số kỹ thuật khi chưa hiểu chức năng.
• Ngắt nguồn điện trước khi bảo trì.
• Kiểm tra nối đất và thiết bị bảo vệ điện.

Ngay trên tem HS203E cũng có cảnh báo không vận hành máy khi không có nước và yêu cầu hệ thống điện có bảo vệ phù hợp.

Dựa trên cấu hình thực tế, model này có một số điểm đáng chú ý:

• Công suất nhỏ gọn 0,37kW – 0,5HP.
• Nguồn điện 220–240V phù hợp dân dụng.
• Lưu lượng tối đa 83 L/phút.
• Cột áp tối đa 32m.
• Điều chỉnh tốc độ 1.000–3.000 vòng/phút.
• Tăng áp theo nhu cầu sử dụng.
• Họng hút/xả 1".
• Thiết kế đầu bơm kim loại.
• Tích hợp bộ điều khiển trên thân máy.
• Có bình tích áp nhỏ.
• Phù hợp nhiều thiết bị sử dụng nước trong gia đình.
• Hướng đến duy trì áp lực ổn định khi nhu cầu thay đổi.

Các thông số chính này phù hợp với dữ liệu HS203E được công bố trên nhiều nguồn sản phẩm.
